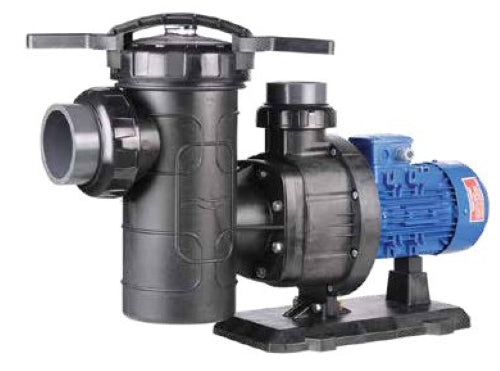

Atlaspool Storm Ön Filtreli Havuz Pompası

TRİFAZE · ÖN FİLTRELİ · YÜKSEK DEBİ

01 / ORTA VE BÜYÜK HAVUZLAR İÇİN

Yüksek Debili Havuz Filtrasyonuna Yönelik Tasarım

Storm serisi, Best Model ve Florida'ya göre daha yüksek debi sınıfında konumlanan ön filtreli Atlaspool pompa ailesidir. 3,5 HP'den başlayan seri 15 HP'ye kadar çıkar ve tüm ön filtreli modeller trifaze motor yapısına sahiptir.

9 mSS çalışma noktasında 64 m³/h'den 180 m³/h'ye kadar uzanan referans debiler; büyük özel havuzlar, siteler, oteller, spor tesisleri ve yüksek çevrim debisi gerektiren filtrasyon sistemleri için geniş seçim imkânı sağlar.

02 / BÜYÜK ÖN FİLTRE

Yüksek Debili Sistemlerde Pompa Hidroliğini Korur

Storm ön filtreli modellerde geniş hacimli filtre sepeti, havuzdan gelebilecek saç, yaprak ve benzeri kaba kirleri pompa çarkına ulaşmadan önce tutmaya yardımcı olur.

Ön filtre kapağının şeffaf yapısı sepetin doluluk durumunun görsel olarak kontrol edilmesini kolaylaştırır. Yüksek debili sistemlerde ön filtre sepetinin temiz tutulması, emiş kayıplarının artmaması açısından özellikle önemlidir.

03 / 50 Hz · 2850 d/d · IP55

Trifaze Sabit Devirli Motor Yapısı

Atlaspool'un güncel katalog verilerinde Storm serisi 50 Hz, 2850 d/d ve IP55 motor özellikleriyle belirtilmektedir. Ön filtreli ürün ailesi trifaze motorlarla sunulur.

Yüksek güçlü pompaların elektrik bağlantısı motor etiket değerleri, uygun motor koruma elemanları ve üreticinin montaj şemasına göre yapılmalıdır. İlk devreye almada trifaze motor dönüş yönünün kontrol edilmesi gerekir.

04 / ÜÇ FARKLI GÖVDE GRUBU

Güç Arttıkça Pompa ve Ön Filtre Kapasitesi Büyür

Storm serisi tek bir dış gövde ölçüsünden oluşmaz. Atlaspool ürün programı pompayı temel olarak 3,5–5,5 HP, 7,5–10 HP ve 12,5–15 HP olmak üzere üç güç grubunda sunar.

Özellikle 7,5 HP ve üzerindeki ürünlerde gövde, motor ve ön filtre boyutları belirgin şekilde büyür. Bu nedenle pompa değişiminde yalnız bağlantı çapı değil; makine dairesindeki toplam yer ihtiyacı ve servis boşluğu da kontrol edilmelidir.

05 / BRONZ ÇARK

Yüksek Güç Grubunda Dayanıklı Hidrolik Yapı

Atlaspool'un güncel kataloğunda 7,5 HP ve üzerindeki Storm ürün grubu “Bronz Fan” ifadesiyle belirtilmektedir. Pompa terminolojisinde bu ifade bronz çarkı ifade eder.

3,5 / 4,5 / 5,5 HP grubunda ise güncel katalog sayfasında aynı bronz çark ibaresi yer almadığından bu özellik yalnız yüksek güç grubuna ait teknik bilgi olarak değerlendirilmelidir.

POMPA PERFORMANSI

Atlaspool Storm Performans Eğrileri

Storm gibi yüksek debili pompalarda yalnız HP değerine göre seçim yapılmamalıdır. Pompanın gerçek debisi, tesisatın toplam manometrik yüksekliğine göre belirlenir. Atlaspool kataloglarında Storm güç grupları için performans eğrileri ayrı ayrı yayımlanmaktadır.

GÜNCEL ATLASPOOL ÜRÜN PROGRAMI

Storm Ön Filtreli Model Seçenekleri

Kod	Güç	Faz	Debi @ 9 mSS	Ağırlık	Koli Ölçüsü
ATS POM015	3,50 HP	Trifaze	64 m³/h	33,75 kg	0,38 × 0,80 × 0,60 m
ATS POM016	4,50 HP	Trifaze	77 m³/h	41,20 kg	0,38 × 0,80 × 0,60 m
ATS POM017	5,50 HP	Trifaze	85 m³/h	41,50 kg	0,38 × 0,80 × 0,60 m
ATS POM021	7,50 HP	Trifaze	130 m³/h	79,00 kg	0,46 × 0,97 × 0,67 m
ATS POM022	10,00 HP	Trifaze	145 m³/h	86,00 kg	0,46 × 0,97 × 0,67 m
ATS POM063	12,50 HP	Trifaze	155 m³/h	85,00 kg	0,46 × 0,97 × 0,67 m
ATS POM064	15,00 HP	Trifaze	180 m³/h	87,00 kg	0,46 × 0,97 × 0,67 m

Debi değerleri Atlaspool'un güncel canlı ürün sayfalarında verilen 9 mSS referans çalışma noktalarıdır.

TEKNİK ÖLÇÜLER

Atlaspool Storm Teknik Çizimleri

Storm serisinde üç farklı gövde grubu bulunduğundan teknik çizim, satın alınacak güç sınıfına göre kontrol edilmelidir. Pompa değişiminde toplam uzunluk, ön filtre çapı, bağlantı eksenleri, taban delikleri ve motor servis boşluğu birlikte değerlendirilmelidir.

KULLANIM VE MONTAJ

Atlaspool Storm'dan En İyi Performansı Almak İçin

• Pompayı kesinlikle susuz / kuru çalıştırmayın.
• İlk devreye alma öncesinde ön filtre haznesini tamamen suyla doldurun.
• Pompa emiş vanalarını çalışma sırasında kesinlikle kapatmayın.
• Emiş hattını mümkün olduğunca kısa, geniş çaplı ve hava sızdırmaz tasarlayın.
• Yüksek debili modellerde boru çaplarını yalnız pompa bağlantı ağzına göre küçültmeyin.
• Pompayı sağlam bir kaideye sabitleyin ve boru yükünü pompa gövdesine bindirmeyin.
• Motor soğutma fanının rahat hava alabilmesi için motor arkasında yeterli boşluk bırakın.
• Trifaze motorlarda uygun motor koruması kullanın ve ilk çalıştırmada dönüş yönünü kontrol edin.
• Model gücüne göre doğru montaj ve teknik çizimi kullanın; Storm serisinde gövde ölçüleri güç grubuna göre değişir.
