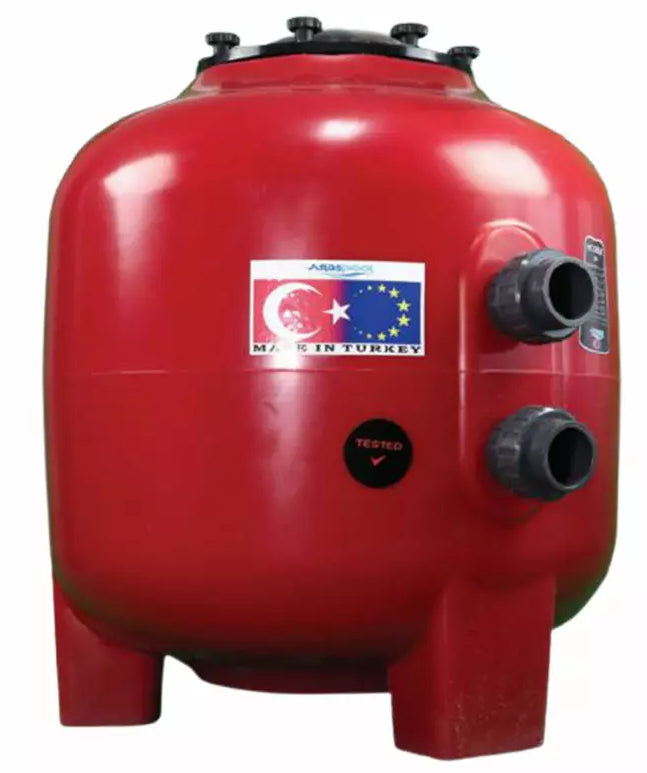

AtlasPool Ecostar yandan vanalı plastik havuz kum filtresi

AtlasPool Ecostar (Ekostar) Plastik Havuz Kum Filtresi

Ürün SKU: ATSPLS0400

Ürün Durumu:

Stoktaki son 0 ürün

Stokta 0 ürün var

Stokta

Stokta Yok

tarihinde stokta

Karşılaştır

13,500.00 ₺

En geç

Açıklama

ATLASPOOL • ECOSTAR SERİSİ

AtlasPool Ecostar (Ekostar) Plastik Havuz Kum Filtresi

Monoblok polietilen gövdeyi yandan vana bağlantısıyla bir araya getiren Ecostar serisi; Ø400–1050 mm çap seçenekleri ve farklı filtrasyon hızlarına göre 4–43 m³/sa kapasite aralığı sunar.

Ø400–1050 mmAltı gövde çapı

4–43 m³/sa30–50 m³/sa/m² hız aralığı

D50–D90Modele göre bağlantı

3,5 barFabrika test basıncı

01. Monoblok Polietilen Gövde

AtlasPool Ecostar, kum filtrasyonu için tasarlanan monoblok polietilen gövdeli bir filtre serisidir. Yandan vana yerleşimi, üst servis kapağına erişimi kolaylaştırırken altı farklı çap seçeneği küçük ve orta ölçekli özel havuzlardan daha yüksek debi isteyen sistemlere kadar geniş seçim olanağı sağlar.

Monoblok polietilen filtre gövdesi
Yandan çok yollu vana bağlantısı
Servis kapağı ve manometre bağlantısı
30, 40 ve 50 m³/sa/m² filtrasyon hızlarına göre kapasite seçimi
50–750 kg arasında modele göre kuvars kum kapasitesi
Üretici kataloğunda belirtilen 3,5 bar test basıncı

Vana kapsamı: Ø400, Ø500, Ø620, Ø760 ve Ø920 modeller yandan altı yollu vanayla sunulur. Ø1050 modelde altı yollu vana ürün kapsamına dâhil değildir ve ayrıca seçilmelidir.

02. Debi, Bağlantı ve Ağırlık Karşılaştırması

Üretici, tek bir debi yerine üç filtrasyon hızındaki kapasiteyi ayrı ayrı verir. Daha düşük yüzey hızı daha yavaş filtrasyon; daha yüksek yüzey hızı ise aynı gövde çapında daha yüksek nominal debi anlamına gelir.

Model / Kod	30 m³/sa/m²	40 m³/sa/m²	50 m³/sa/m²	Bağlantı	Net Ağırlık	Vana
Ø400 / ATS PLS 0400	4 m³/sa	5 m³/sa	6 m³/sa	D50	10,45 kg	Dâhil
Ø500 / ATS PLS 0500	6 m³/sa	8 m³/sa	10 m³/sa	D50	12,95 kg	Dâhil
Ø620 / ATS PLS 0620	9 m³/sa	12 m³/sa	15 m³/sa	D50	21 kg	Dâhil
Ø760 / ATS PLS 0760	14 m³/sa	18 m³/sa	22 m³/sa	D63	32 kg	Dâhil
Ø920 / ATS PLS 0920	20 m³/sa	27 m³/sa	33 m³/sa	D63	44,5 kg	Dâhil
Ø1050 / ATS PLS 1050	25 m³/sa	34 m³/sa	43 m³/sa	D90	—	Hariç

Model seçimi: Pompanın tesisat basıncındaki gerçek debisi, seçilen filtrasyon hızındaki filtre kapasitesini aşmamalıdır. Yalnız maksimum debiye göre seçim yapmak yerine havuzun kullanım yoğunluğu ve hedef çevrim süresi birlikte değerlendirilmelidir.

03. Ölçüler ve Kuvars Kum Kapasitesi

Model	Filtreleme Alanı	A	B	C	D	İnce Kum	Orta Kum	Kalın Kum	Toplam
Ø400	0,125 m²	40 cm	19 cm	58 cm	12,5 cm	25 kg	25 kg	—	50 kg
Ø500	0,197 m²	50 cm	24,5 cm	68 cm	12,5 cm	50 kg	25 kg	—	75 kg
Ø620	0,303 m²	62 cm	27,5 cm	77 cm	13,5 cm	100 kg	50 kg	—	150 kg
Ø760	0,454 m²	76 cm	37 cm	96 cm	16 cm	200 kg	100 kg	—	300 kg
Ø920	0,665 m²	92 cm	42 cm	107 cm	20 cm	300 kg	150 kg	—	450 kg
Ø1050	0,866 m²	105 cm	47 cm	115 cm	27 cm	400 kg	200 kg	150 kg	750 kg

Kum katmanları doldurulurken merkezi kolektör borusu korunmalı; iri katman altta, orta ve ince katmanlar üretici sıralamasına uygun biçimde yerleştirilmelidir.

04. Çok Yollu Vana Fonksiyonları

FiltrasyonNormal işletmede su kum yatağından geçirilerek havuza döndürülür.

Ters YıkamaKum yatağında biriken kirler ters akışla atık hattına gönderilir.

DurulamaTers yıkamadan sonra kum yatağı yeniden yerleştirilir.

SirkülasyonSu filtre yatağına girmeden doğrudan havuza yönlendirilir.

AtıkSu filtreden geçirilmeden gider hattına boşaltılır.

KapalıAkış kesilir; bu konumdayken pompa çalıştırılmaz.

Çok yollu vananın konumu yalnız sirkülasyon pompası tamamen durdurulduktan sonra değiştirilmelidir.

05. Doğru Ecostar Modelini Seçme

Havuz Hacmi

Havuz hacmini hedeflenen çevrim süresine bölerek gerekli yaklaşık sistem debisini hesaplayın.

Pompa Çalışma Noktası

Pompanın maksimum katalog debisini değil, tesisat kayıpları altındaki gerçek çalışma debisini esas alın.

Teknik Oda

Gövde çapı, vana çıkıntısı, üst kapak servis alanı ve medya dolu filtrenin toplam ağırlığı için yeterli yer ayırın.

D50, D63 veya D90 bağlantının mevcut tesisat çapıyla uyumunu kontrol edin.
Filtrasyon kalitesinin öncelikli olduğu sistemlerde daha düşük yüzey hızını değerlendirin.
Ters yıkama sırasında kum yatağını kaldırmaya yetecek pompa debisinin bulunduğunu doğrulayın.
Ø1050 model için uygun çok yollu vana ve bağlantı düzenini ayrıca projelendirin.

06. Kurulum ve Düzenli Bakım

Filtreyi düz, sağlam, drenajlı ve medya dolu çalışma ağırlığını taşıyabilecek bir zemine yerleştirin.
Vana, manometre ve servis kapağının çevresinde bakım için yeterli alan bırakın.
Medya dolumundan önce gövdeyi kısmen suyla doldurarak kolektörlere binen darbeyi azaltın.
İlk devreye almada ters yıkama ve ardından durulama işlemi uygulayın.
Temiz filtrenin başlangıç basıncını manometreden kaydedin.
Basınç belirgin biçimde yükseldiğinde veya dönüş debisi düştüğünde ters yıkama yapın.
Kapak ya da vana sökülmeden önce pompayı durdurun ve filtre basıncını tamamen boşaltın.

07. Yararlı Rehberler

AtlasPool Ecostar Hakkında Sık Sorulan Sorular

Ecostar ve Ekostar aynı filtre serisi midir?

Evet. Üretici seriyi “Ecostar” adıyla belirtir; Türkçe ürün aramalarında “Ekostar” yazımı da aynı seri için yaygın olarak kullanılır.

Ø1050 Ecostar modelde çok yollu vana dâhil mi?

Hayır. Üreticinin güncel ürün bilgisinde Ø1050 model için altı yollu vananın dâhil olmadığı belirtilir.

Bir model için neden üç farklı debi veriliyor?

Debiler 30, 40 ve 50 m³/sa/m² filtrasyon hızlarına göre hesaplanır. Seçilecek değer, proje kriterleri ve istenen filtrasyon hızına bağlıdır.

Ø620 Ecostar filtrenin kapasitesi nedir?

Ø620 model 30 m³/sa/m² hızda 9, 40 m³/sa/m² hızda 12 ve 50 m³/sa/m² hızda 15 m³/sa debiye sahiptir.

Ø760 modele kaç kilogram kum konur?

AtlasPool teknik tablosunda Ø760 model için 200 kg ince ve 100 kg orta olmak üzere toplam 300 kg kuvars kum belirtilir.

Ecostar modellerin bağlantı çapları nedir?

Ø400–620 modeller D50, Ø760 ve Ø920 modeller D63, Ø1050 model ise güncel üretici tablosuna göre D90 bağlantıya sahiptir.

Ecostar filtrenin test basıncı nedir?

Üretici kataloğunda seri için 3,5 bar fabrika test basıncı belirtilir.

Havuzuma hangi Ecostar modeli uygundur?

Havuz hacmi ve hedef çevrim süresinden gereken debiyi hesaplayın; pompanın gerçek çalışma debisini, seçilen filtrasyon hızını, bağlantı çapını ve teknik oda ölçülerini birlikte değerlendirin.

Havuzunuza Uygun Ecostar Modelini Belirleyin

Doğru filtre çapı; havuz hacmi, hedef çevrim süresi, pompa çalışma noktası, seçilen filtrasyon hızı ve teknik oda yerleşimi birlikte değerlendirilerek belirlenir.
